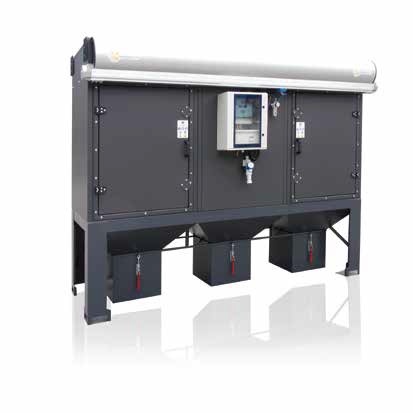

Externí mechanický filtr DEPOL 120



                                    Odsávací systém DEPOL 120

Znečištěný vzduch je odsáván pomocí vzduchotechnických rozvodů nebo ramene ASPIREX 4.2 průměr 160 nebo 200 mm umístěným nad svářecím pracovištěm. Takto odsávaný vzduch je následně odveden do filtrační jednotky DEPOL 120, kde je dokonale vyčištěn a poté je opět vypuštěn do výrobní haly. Tato filtrační jednotka je na přání vybavena automatickou regenerací filtrů stlačeným vzduchem, přičemž životnost filtračních patron se pohybuje v rozmezí 2-5 let.                                    Ve filtračních patronách je použit polyester COL200B, jenž má plošnou hmotnost 270 g/m2 a maximální provozní teplotu 130 ºC. Polyester COL200B má také vysoký mechanický odpor (prodloužení max. 37%) a je také odolný chemickým plynůma jeho hladký povrch umožňuje snadno oddělit prachové částice. Filtrační plocha patron činí 192 m2, přičemž rozměry jsou 1000 mm výška a 325 mm průměr. Polyester COL200B je odolný vodě i oleji a pohlcuje částice od 0,3 µ při účinnosti 99,66% až do 100% u částic nad 1 mikron. Vysoká a stabilní účinnost tohoto polyesteru je stvrzena na uděleném certifikátu BIA n°9508669/6210, přičemž plně vyhovuje technické normě ZH1/487, která vyžaduje spodní hranici propustnosti 0,5% pro prachové částice od 0,2 do 2 mikronů při filtrační rychlosti 0,056 m/s, což odpovídá technické klasifikaci USG. Mechanický filtr je snadno vyčistitelný a nepotřebuje žádné další náhradní díly. Jeho životnost je velmi vysoká. Mechnické odsavače a čističe série DEPOL jsou konstruovány a vyráběny v souladu s normami CE.

                                                                                                                                                             Popis jednotlivých částí

 N° 06 Kartušový patronový filtr Ø 325 x 1000 mm

 N° 01 Boční sací nátrubek  Ø 500 mm

 N° 01 Samostatný ventilátor 18 kW

 N° 01 Systém automatického čištění ( na přání )



         Samostatný ventilátor 18 kW



 Technické charakteristiky filtru DEPOL 120

Výkon motoru ventilátoru

18 kW

Napájecí napětí a frekvence

400 V / 50 Hz

Rozměry kartušového filtru

Ø 325 x 1000 mm

Klasifikace

USGC

Celková filtrační plocha

192 m2

Sací objem na vstupu filtru

12.000 m3/hod.

Maximální vlhkost vzduchu

90 %

Rozměry DEPOLU 120 (v x d x š)

2300 x 3000 x 950 mm

Teplotní rozsah vzduchu

-5/+70 °C

Plošná hmotnost (g/m2)

270 g/m2

Celková hmotnost filtru

900 kg

Hlučnost na vzdálenost 5 m

< 78  dB (A)

                                                                                                                                                                   Praktické aplikace a průmyslové použití

- Odsávání a filtrace částic vznikajících při operacích broušení a leštění.

- Odsávání a čištění dýmů a prachu ze sváření, řezání plazmou nebo laserem, atd.

Doporučuje se jej použít jako centrální jednotku napojenou na odsávací elementy, jako jsou

ramena, akumulační zákryty, atd. ..., a to pomocí pevných nebo pružných trubek.
